Minterme und Grundgatter
Was du heute lernst:
- Die Funktion und Wahrheitstabellen der Grundgatter (AND, OR, NOT) erklären.
- Das Konzept der Minterme verstehen und einfache Minterme aus Wahrheitstabellen ableiten.
- Die Bedeutung logischer Operationen für digitale Schaltungen erfassen.
Digitale Schaltungen, Grundgatter und Minterme
Computer arbeiten mit Strom, der entweder an oder aus ist. Diese Zustände werden als 1 (an) und 0 (aus) dargestellt. Um mit diesen 0en und 1en logische Entscheidungen treffen zu können, verwenden Computer digitale Schaltungen, die aus kleinen Bausteinen, den sogenannten Logikgattern, bestehen. Diese Gatter sind wie kleine "Entscheider", die je nach ihren Eingängen einen bestimmten Ausgang liefern.
Die Grundgatter – Die ABCs der Logik
Es gibt drei sehr wichtige Grundgatter, aus denen alle komplexeren Schaltungen aufgebaut werden können:

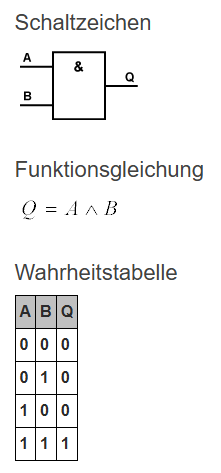

AND (UND-Gatter / Konjunktion)
Das AND-Gatter liefert nur dann eine 1 am Ausgang, wenn alle Eingänge eine 1 haben. Sonst ist der Ausgang 0.
Wahrheitstabelle für AND (2 Eingänge A, B):
| A | B | A AND B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

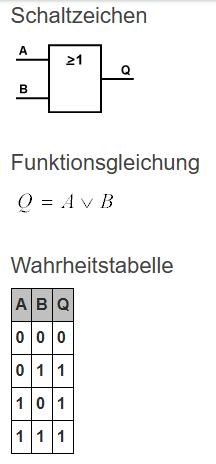

OR (ODER-Gatter / Disjunktion)
Das OR-Gatter liefert eine 1 am Ausgang, wenn mindestens ein Eingang eine 1 hat. Nur wenn alle Eingänge 0 sind, ist auch der Ausgang 0.
Wahrheitstabelle für OR (2 Eingänge A, B):
| A | B | A OR B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |

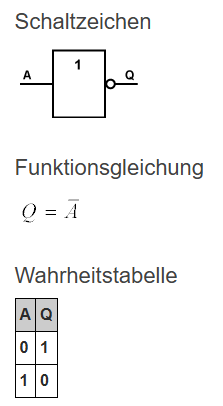

NOT (NICHT-Gatter / Negation)
Das NOT-Gatter "dreht" den Zustand des Eingangs um. Aus einer 0 wird eine 1, aus einer 1 wird eine 0.
Wahrheitstabelle für NOT (1 Eingang A):
| A | NOT A |
|---|---|
| 0 | 1 |
| 1 | 0 |
Was sind Minterme?
Minterme sind wie kleine Bausteine, die uns helfen, kompliziertere Logikschaltungen zu verstehen und zu bauen. Ein Minterm ist ein logischer Ausdruck, der für eine ganz bestimmte Kombination von Eingängen (z.B. A=1, B=0) am Ausgang eine 1 liefert und für alle anderen Kombinationen eine 0. Man kann sich das so vorstellen: Jeder Minterm "passt" genau auf eine einzige Zeile einer Wahrheitstabelle, in der der Ausgang 1 ist.
Beispiel: Wenn wir eine Schaltung haben, die nur dann eine 1 ausgibt, wenn A=1 und B=0 ist, dann wäre der Minterm dafür: A AND (NOT B).
Weitere wichtige Gatter (optional):
- NAND (Nicht-UND): Das Gegenteil von AND. Gibt nur 0 aus, wenn alle Eingänge 1 sind.
- NOR (Nicht-ODER): Das Gegenteil von OR. Gibt nur 1 aus, wenn alle Eingänge 0 sind.
- XOR (Exklusiv-ODER): Gibt 1 aus, wenn genau ein Eingang 1 ist (aber nicht beide!).
- XNOR (Exklusiv-NICHT-ODER): Gibt 1 aus, wenn beide Eingänge gleich sind (beide 0 oder beide 1).
Übungsaufgabe: Gatter und Minterme verstehen
Aufgabenstellung:
- Erstelle die Wahrheitstabelle für ein AND-Gatter mit drei Eingängen (A, B, C).
- Erstelle die Wahrheitstabelle für ein OR-Gatter mit drei Eingängen (A, B, C).
- Gegeben ist folgende Wahrheitstabelle mit zwei Eingängen (A, B) und einem Ausgang (X):
A B X 0 0 0 0 1 1 1 0 0 1 1 1 Leite aus dieser Wahrheitstabelle alle Minterme ab, die zu einem Ausgang X=1 führen.
Hinweise zur Lösung:
- Für die Wahrheitstabellen mit drei Eingängen gibt es $2^3 = 8$ mögliche Kombinationen.
- Ein Minterm für eine Zeile mit X=1 besteht aus einer UND-Verknüpfung der Eingänge, wobei eine 0 als NOT des Eingangs dargestellt wird (z.B. A=0 und B=1 wird zu (NOT A) AND B).
Schwierigkeitsgrad: mittel
Erwartete Bearbeitungszeit: 45 Minuten
Meine digitale Logik-Challenge:
- Ich kann die Grundgatter (AND, OR, NOT) so erklären, dass selbst meine Großeltern sie verstehen würden.
- Wahrheitstabellen sind für mich keine Hexerei mehr - ich erstelle sie wie ein Profi!
- Ich durchschaue die logischen Verknüpfungen von Schaltern und Signalen wie ein digitaler Detektiv.
- Minterme? Kein Problem! Ich identifiziere sie schneller, als mein Smartphone einen QR-Code lesen kann.
🔌 Praxis-Check: Kannst du eine Schaltung mit verschiedenen Gattern entwerfen und ihre Wahrheitstabelle vorhersagen?
